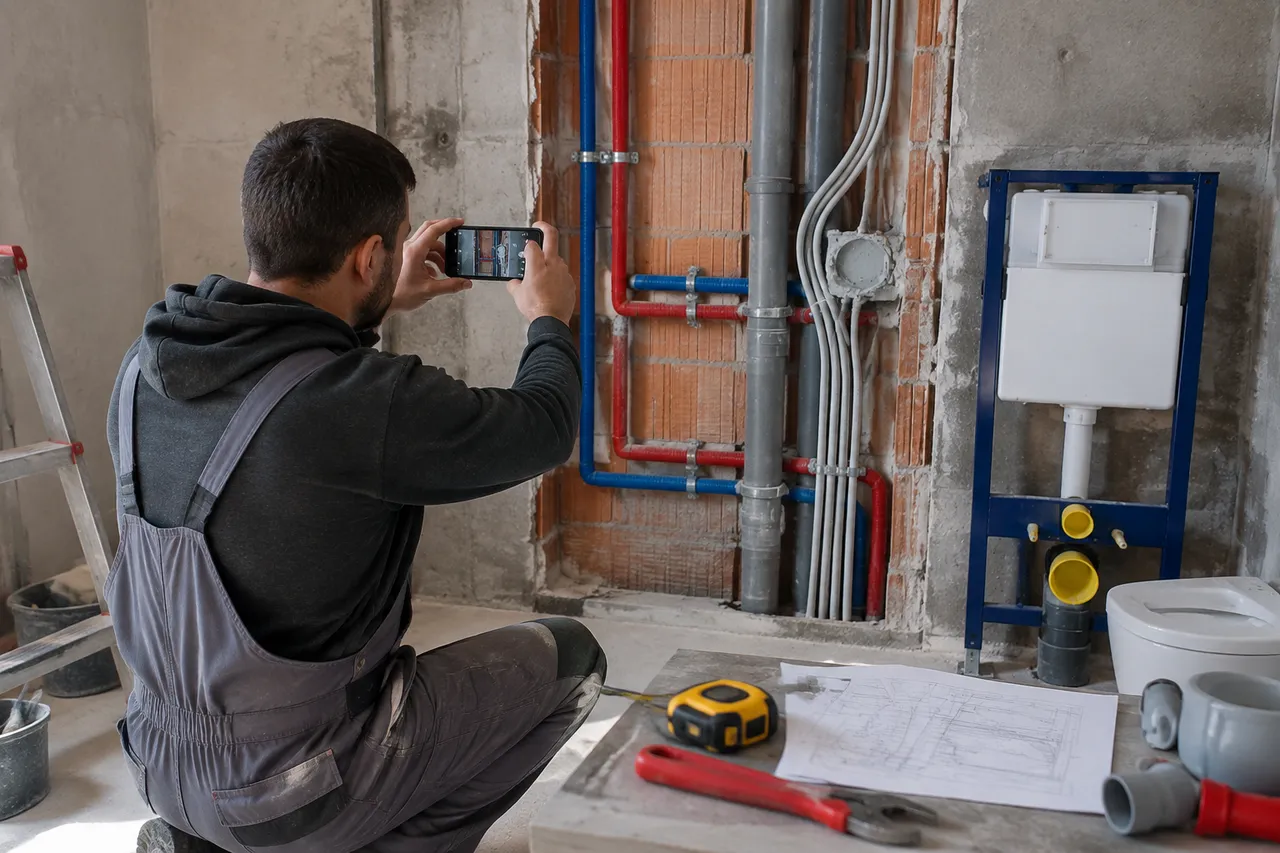

Fotografiile care dovedesc traseul instalațiilor înainte de placarea băii

Într-o renovare de baie, multe dintre lucrările importante dispar imediat după montarea plăcilor ceramice, a mobilierului sau a obiectelor sanitare. Țevile, cablurile, hidroizolația și întăririle din pereți nu mai pot fi verificate vizual atunci când apare o problemă, iar accesul la ele poate însemna demontări și costuri suplimentare. Fotografierea etapelor înainte de închidere creează o evidență clară a ceea ce s-a executat și ajută la intervenții ulterioare. Documentarea este utilă atât proprietarului, cât și echipei care va monta finisajele sau va reveni pentru reparații.

Imaginile bune nu înseamnă câteva fotografii făcute în grabă, de la ușă. Ele trebuie să arate poziția exactă a traseelor, legătura dintre lucrări și elementele fixe ale încăperii, precum și detaliile care nu pot fi măsurate ușor după acoperire. O arhivă ordonată poate clarifica dacă o țeavă se află în spatele unui anumit perete, unde sunt îmbinările și în ce zonă poate fi găurit în siguranță.

Ce merită fotografiat înainte ca pereții să fie închiși

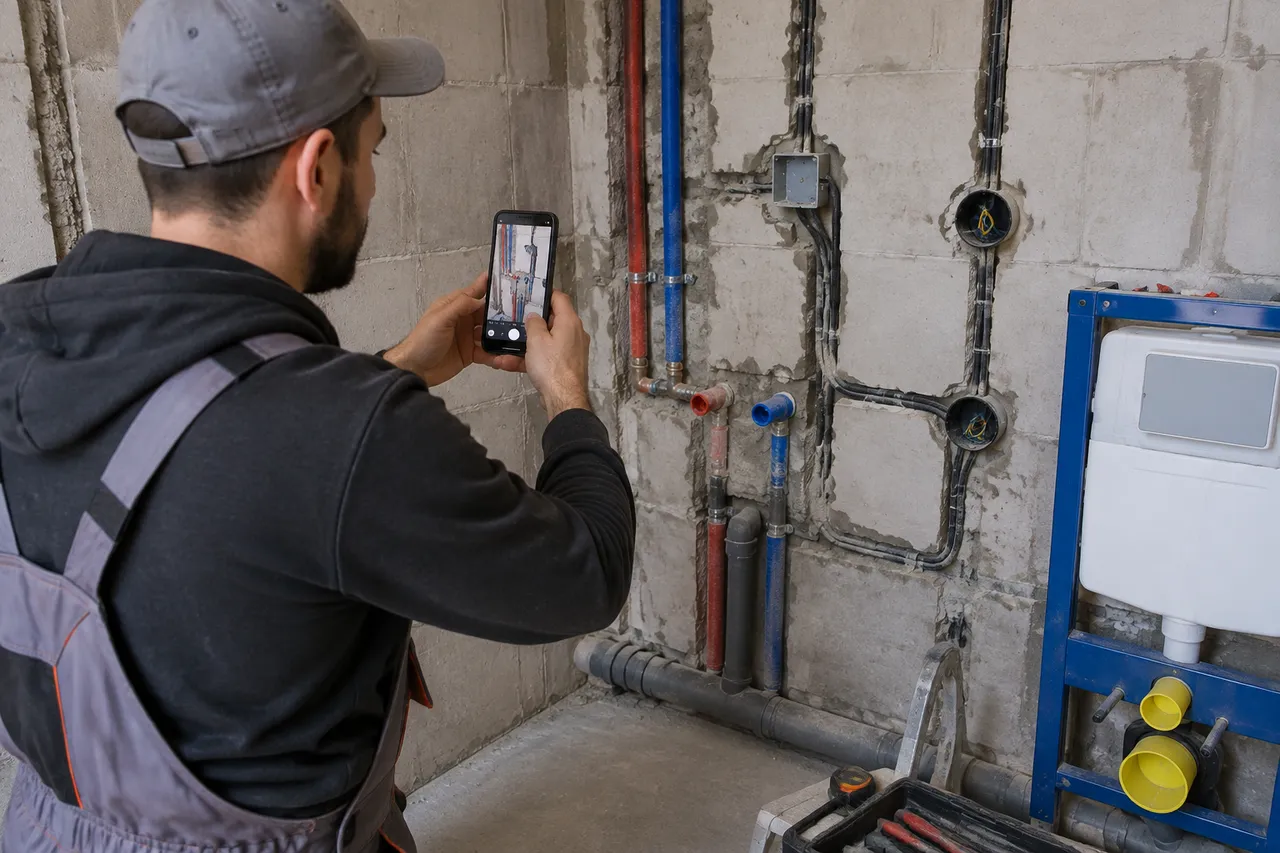

Prima etapă este documentarea instalațiilor care urmează să fie ascunse sub tencuială, placă, șapă sau finisaj. Fotografiile trebuie să surprindă traseele de alimentare cu apă, evacuările, racordurile pentru baterii, alimentarea rezervorului încastrat și poziția sifonului. Dacă există conducte pentru mașina de spălat, bideu sau lavoar suspendat, fiecare traseu trebuie să fie vizibil și ușor de corelat cu obiectul pe care îl deservește.

Instalația electrică necesită aceeași atenție, mai ales într-o baie cu iluminat încastrat, oglindă cu funcții electrice, ventilator, încălzire în pardoseală sau prize amplasate în mobilier. Fotografiați dozele, cablurile, tuburile de protecție și traseele până la punctele de alimentare, fără să acoperiți marcajele existente. Este important să fie vizibile și zonele în care cablurile se intersectează cu alte instalații, deoarece acestea pot influența viitoarele găuriri sau modificări.

O listă practică pentru fiecare perete și pentru pardoseală poate include următoarele elemente:

• traseele de apă rece și apă caldă, inclusiv schimbările de direcție;

• conductele de evacuare și poziția racordurilor;

• cablurile, dozele și tuburile pentru iluminat sau ventilație;

• profilele și întăririle pentru mobilier, lavoar, vas suspendat ori paravan;

• încălzirea în pardoseală, senzorii și zonele care trebuie ferite de perforare.

Fotografiile generale trebuie completate cu imagini de detaliu. Un cadru larg arată relația dintre instalație și încăpere, în timp ce un cadru apropiat poate surprinde o îmbinare, un robinet de serviciu sau o traversare prin perete. Pentru rezultate utile, includeți în cadru un reper stabil, precum muchia unei uși, colțul încăperii sau poziția unei ferestre.

Hidroizolația și straturile ascunse care trebuie verificate

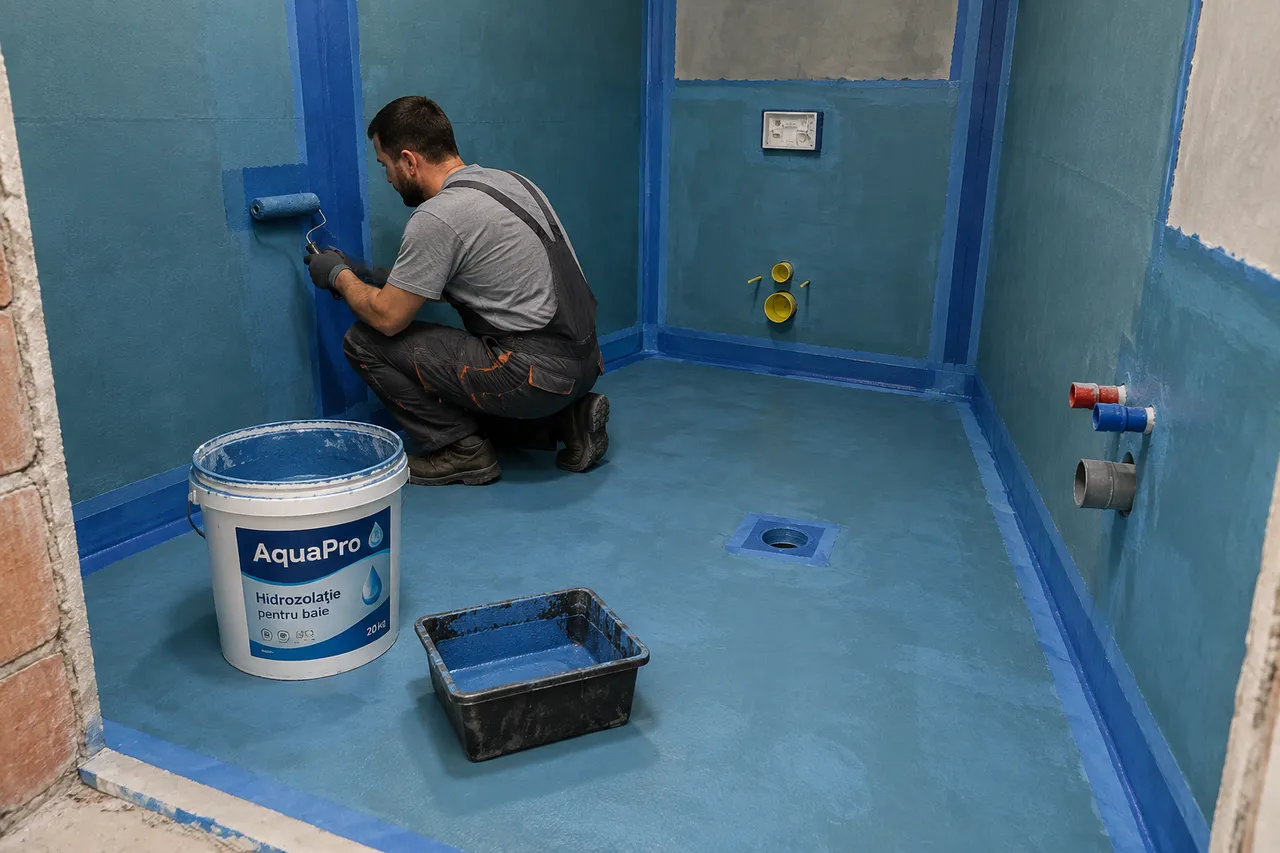

Hidroizolația trebuie fotografiată după aplicarea completă și înainte de lipirea plăcilor. Imaginile ar trebui să arate pardoseala, zonele de racord cu pereții, colțurile, nișele și suprafețele din apropierea dușului sau a căzii. Sunt importante și detaliile din jurul țevilor, al scurgerilor și al trecerilor prin perete, deoarece acolo continuitatea stratului de protecție trebuie urmărită cu atenție.

Nu este suficient să fotografiați doar stratul colorat de pe suprafață. Includeți în documentare benzile din colțuri, manșetele de etanșare, racordul dintre pardoseală și perete și modul în care hidroizolația urcă pe suprafețele verticale. O fotografie realizată perpendicular pe zonă, cu lumină bună, poate fi mai folositoare decât mai multe cadre întunecate sau oblice.

În aceeași etapă pot fi înregistrate și straturile care vor dispărea sub finisaj, cum ar fi șapa, plăcile de gips-carton rezistente la umiditate, adezivul utilizat în zone speciale sau materialele de decuplare. Dacă există încălzire în pardoseală, documentați dispunerea circuitelor și poziția senzorului înainte de turnarea stratului următor. Pentru detalii despre rolul acestui strat protector, informațiile despre hidroizolația băii se leagă direct de această etapă a renovării.

Fotografiile nu înlocuiesc verificarea tehnică și nici respectarea instrucțiunilor producătorului. Ele arată ce s-a executat într-un anumit moment, dar nu pot confirma singure aderenta, continuitatea sau calitatea unui material. De aceea, fotografierea trebuie făcută împreună cu păstrarea fișelor tehnice, a bonurilor pentru materiale și a eventualelor procese-verbale de verificare.

Cum trebuie realizate fotografiile pentru a fi utile ulterior

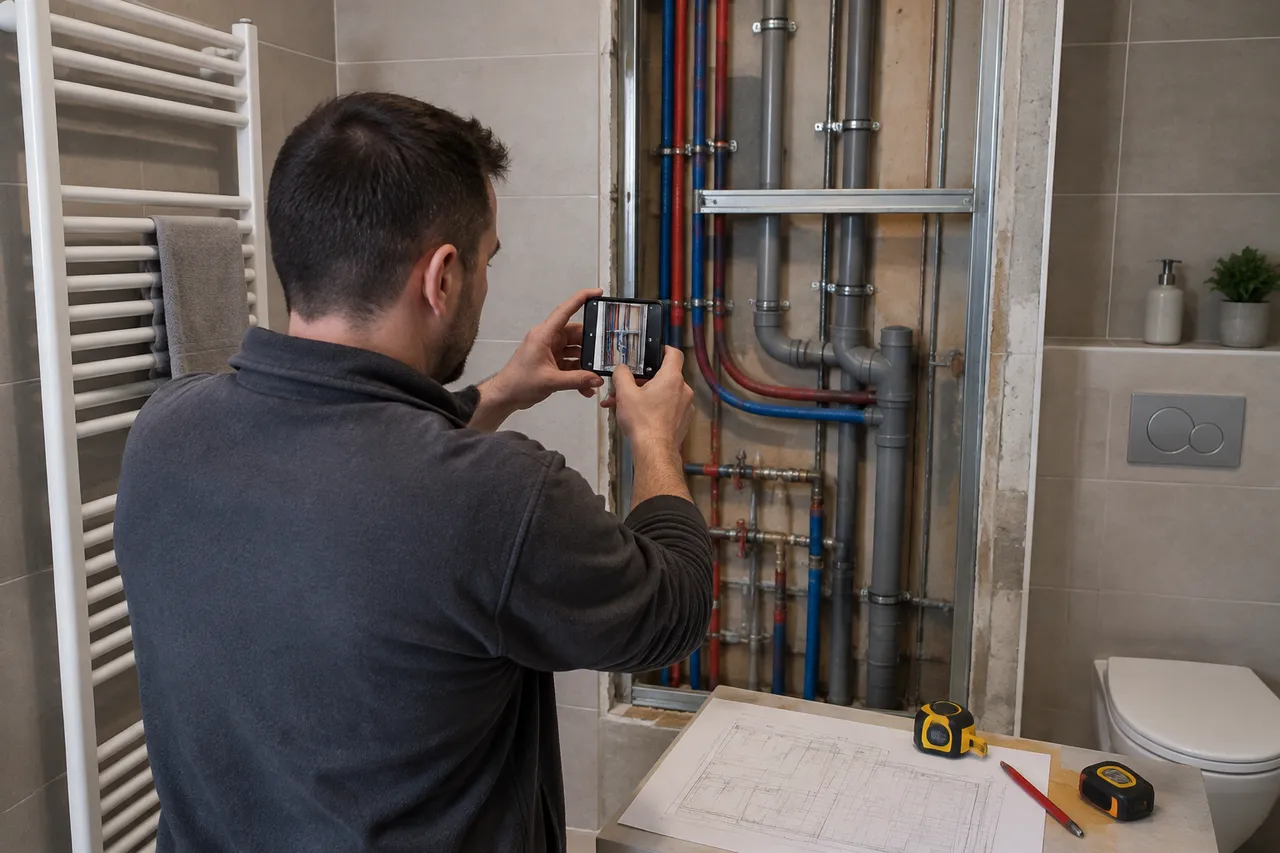

O fotografie utilă transmite simultan locul, direcția și scara. Pentru fiecare zonă, începeți cu un cadru general al încăperii, continuați cu unul în care apare peretele sau pardoseala în întregime și încheiați cu detalii ale îmbinărilor și punctelor sensibile. Folosiți aceeași orientare pe cât posibil, astfel încât imaginile să poată fi comparate cu planul băii.

Introduceți în unele cadre o ruletă, o riglă sau un reper cu dimensiune cunoscută, fără să acoperiți instalația. Notați separat distanțele față de colțuri, pereți, tocuri sau axe ale obiectelor sanitare, deoarece perspectiva fotografiei poate deforma poziția reală. Nu vă bazați doar pe măsurători scrise pe perete, mai ales dacă acestea vor fi șterse înainte de placare.

Faceți fotografiile înainte de fiecare etapă care ascunde o lucrare anterioară. După montarea plăcilor, un cadru cu peretele finalizat nu mai dovedește traseul exact al țevilor, dar poate fi asociat cu imaginea realizată anterior. Este util ca fotografiile să fie grupate după încăpere și zonă, de exemplu „perete lavoar”, „duș”, „pardoseală” sau „tavan”, nu păstrate într-un folder cu denumiri automate.

Fișierele pot fi însoțite de un jurnal simplu al lucrării, în care se notează data execuției, etapa, materialele folosite și observațiile echipei. Păstrați imaginile la rezoluția originală și faceți o copie într-un spațiu separat. Dacă telefonul este înlocuit sau fotografiile sunt trimise printr-o aplicație care comprimă fișierele, detaliile fine ale unei îmbinări ori ale unui marcaj pot deveni greu de observat.

Documentarea lucrărilor înainte de predarea renovării

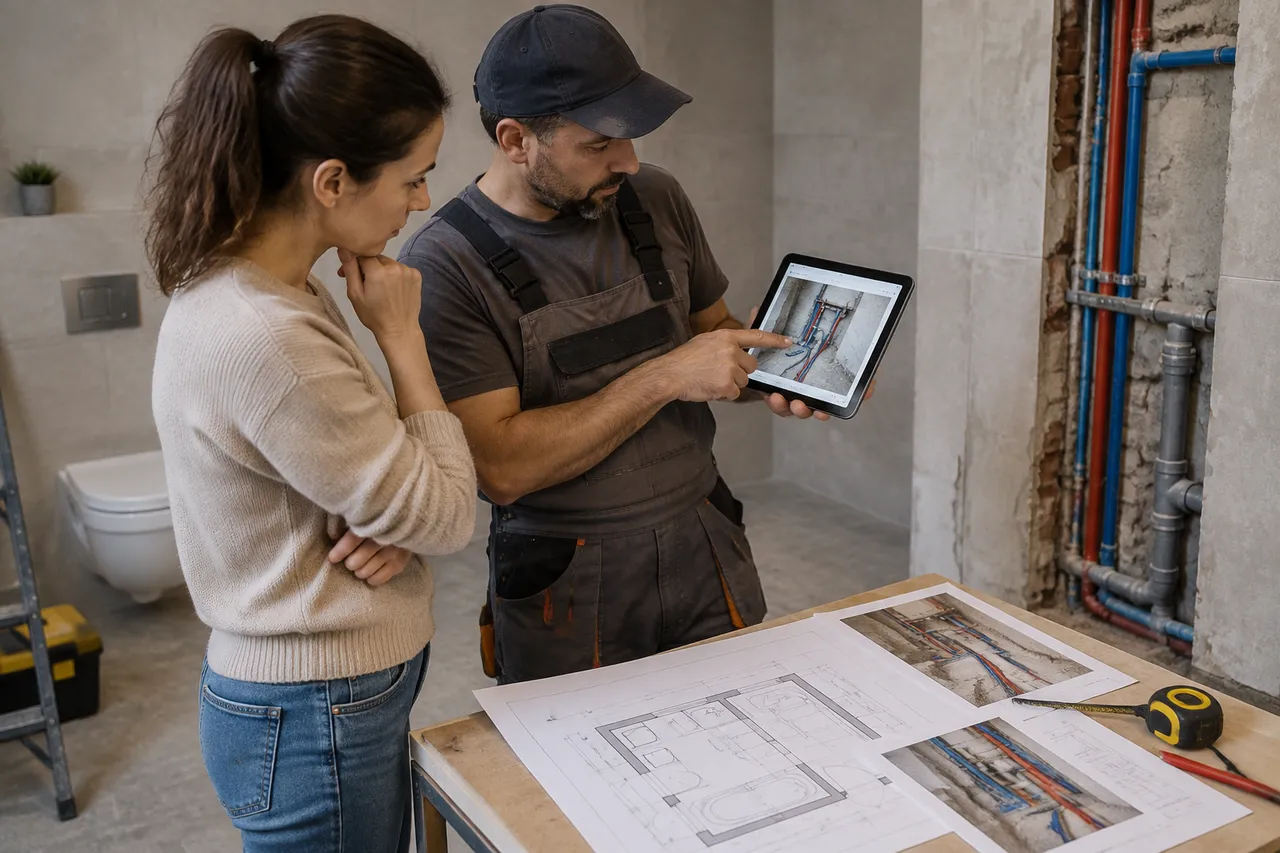

Fotografiile ar trebui discutate cu echipa înainte de închiderea fiecărei zone, nu doar după finalizarea băii. Proprietarul poate cere să fie fotografiate porțiunile care vor deveni inaccesibile, iar executantul poate explica traseele și punctele de intervenție. Această comunicare reduce riscul ca o zonă importantă să fie omisă sau ca imaginile să nu aibă repere suficiente.

La predare, arhiva vizuală poate fi organizată împreună cu schițe, planuri, instrucțiuni de utilizare și documente pentru echipamente. Păstrați separat fotografiile instalațiilor, ale hidroizolației și ale pereților, apoi asociați fiecărui set o descriere clară. În cazul unei infiltrații, al unei prize care nu funcționează sau al montării unui accesoriu, această structură scurtează timpul necesar pentru identificarea problemei.

Imaginile sunt folositoare și atunci când baia este modificată ulterior. Un viitor proprietar, un instalator sau o echipă care montează mobilier poate afla unde se află traseele ascunse fără să perforeze la întâmplare sau să demonteze finisajele. Totuși, înainte de găurire trebuie folosite și detectoare adecvate, iar informațiile din fotografii trebuie comparate cu poziția actuală a obiectelor și cu eventualele modificări apărute după realizarea lor.

Documentarea trebuie inclusă în ordinea generală a renovării, astfel încât nicio etapă să nu fie acoperită înainte de verificare și fotografiere. Succesiunea corectă a intervențiilor limitează refacerile, mai ales când instalațiile, hidroizolația și placarea depind unele de altele.

Stabiliți împreună cu executantul o rutină de fotografiere pentru fiecare perete, pardoseală și zonă tehnică înainte de acoperire, apoi salvați imaginile cu denumiri clare și într-o copie de rezervă. O arhivă completă nu elimină nevoia unei execuții corecte, dar oferă informații esențiale atunci când lucrările ascunse trebuie verificate sau reparate.
